MERCEDES BENZ 208CDI 001 (L2H2)

En esta preparación hemos utilizado como vehículo base una furgoneta Mercedes Benz 208CDI de tamaño medio sobreelevado.

Se queda con tres plazas de viaje y cuatro plazas para dormir.

Aislamiento térmico acústico mediante armaflex 10mm de espesor.

Dos camas literas en parte trasera.
Módulo WC.
Altillo en dormitorio.
Armario alto.
Encimera con fregadero con tapa metraquilato.

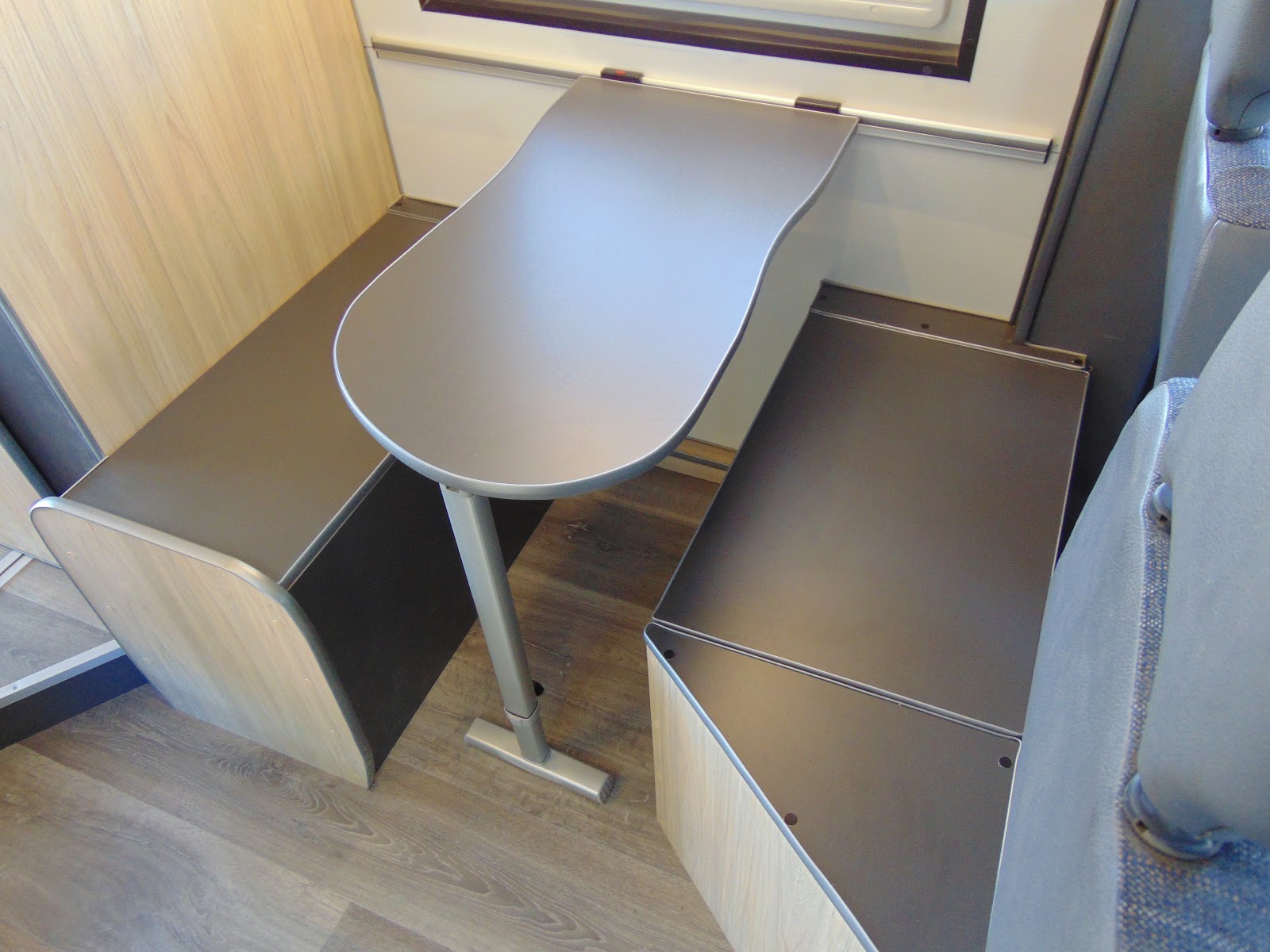

Mesa plegable desmontable.
Baúles asientos en el salón.


Acontinuación os describimos la preparación:

EN EL EXTERIOR

Claraboya marca DOMETIC  modelo MINI HEKI STYLE, dimensiones 400x400mm, instalada en techo zona salón.

Claraboya marca DOMETIC  modelo MINI HEKI STYLE, dimensiones 400x400mm, instalada en techo zona dormitorio.

Claraboya marca FIAMMA modelo VENT 28 CRYSTAL, dimensiones 280x280mm, instalada en cuarto de baño.

Ventana marca DOMETIC, modelo S4 AB, de dimensiones 700x500mm, instalada en lateral izquierdo en zona de salón.

INSTALACIÓN ELÉCTRICA 12VCC

  2 Baterías Agm 100 Ah ultracell, instaladas bajo asiento copiloto.

 Desconectador manual desde la batería auxiliar hacia todos los circuitos.

 Relé separador de carga E-772, bajo asiento copiloto.

Caja de fusibles, bajo asiento copiloto.

 Test de control CBE PT 532  en mueble altillo salón.



 Indicador de aguas limpias y sucias CBE ubicado en mueble altillo salón.


Iluminación 10 puntos led con encendido independiente repartidos en techo (4) altillo cocina (1), altillo salón (1), cuarto de baño (2), Dormitorio (4).


 Circuito 12Vcc/USB 7 tomas 12Vcc, salpicadero (2), altillo salón (1), cocina (1), WC (1),         dormitorio (1), baúl trasero izquierdo (1), 3 tomas USB, salpicadero (1), altillo salón (1),           dormitorio (1).


Circuito bomba de agua, bomba ubicada en interior de depósito de aguas limpias.


Boiler con encendido  remoto  y led indicador en zona cocina.


Panel fotovoltaico 150W rígido policristalino y regulador solar de 20A.

INSTALACIÓN DE AGUA

Depósito agua limpia 104 litros75x40x35 cm, ubicado en interior baúl trasero izquierdo, con válvula de descarga manual instalada en caso de emergencia.



Bocana de llenado de agua en lateral trasero izquierdo.

Bomba sumergible Comet Vip 18 L, ubicada en interior depósito de agua.


Depósito de aguas sucias 70 L instalado en los bajos de la carrocería.


Grifo para ducha ubicado en wc y grifo fregadero ubicado en cocina.


Plato ducha 60x60 en zona pasillo bajo escalón.


Lavabo 28x28 de plástico ABS blanco ubicado en módulo WC.


Fregadero DOMETIC SNG 420 con tapa de cristal.

A continuación mostramos las imágenes de la preparación.

VW TRANSPORTER T5 008 BLANCA

Para esta preparación se ha utilizado como vehículo base VW Transporter blanca furgón.

A continuación os describimos la preparación que se le ha realizado.


EQUIPAMIENTO:

 Aislamiento térmico, Instalación eléctrica, suelo, mobiliario, base giratoria asiento doble marca KIRAVANS, instalación de agua fría, claraboya Thule.
Mobiliario fabricado en tablero contrachapado HPL en tono haya, con canteado en PVC.
Suelo fabricado con tablero marino abedul 15mm de espesor con lámina de sintasol en lamas.

INSTALACIÓN ELÉCTRICA 12VCC

• Batería Agm 100 Ah ultracell, instalada bajo asiento conductor.
• Desconectador manual desde la batería auxiliar hacia todos los circuitos
• Relé separador de carga E-772, bajo asiento conductor
• Caja de fusibles, bajo asiento conductor.
• Test para batería auxiliar en mueble encimera.
• Iluminación 3 puntos led con encendido independiente repartidos en techo.
• Nevera compresor FR-35 12VCC-220VAC, ubicada bajo mueble encimera en lateral derecho.
• 2 tomas 12 Vcc , en mueble encimera y en panelado trasero derecho.
• Tomas USB 2, mueble encimera y en panelado trasero derecho.

INSTALACIÓN ELÉCTRICA 220VAC

• Toma exterior Shuco en lateral izquierdo.
• Caja de mando y protección con Diferencial 30 miliamperios y magnetotérmico 10A.
• Circuito de toma a diferencial.
• Toma interior en mueble encimera con toma de tierra.

INSTALACIÓN DE AGUA

• Depósito agua limpia 50 litros 50x100x12cm, ubicado en interior baúl trasero derecho, válvula de descarga manual instalada en caso de emergencia.
• Bocana de llenado de agua en lateral trasero derecho.
• Bomba sumergible Comet Vip 18 L, ubicada en interior depósito de agua.
• Grifo para ducha exterior ubicado parte trasera derecha (interior del vehículo).

INSTALACIÓN DE GAS

• Cocina portátil Butsir cartucho de un fuego, integrada en mueble encimera.

VENTANAS Y CLARABOYAS

• Claraboya marca THULE modelo VENT MOTORIZED, con apertura manual, dimensiones 40x40, instalada en techo zona salón.

ASIENTOS Y BASES GIRATORIAS

• Instalación de base giratoria asiento doble copiloto Kiravans.

MOBILIARIO

• Cama formada por baúles traseros, estructura superior sobre baules y extremo inferior formado por pieza abatible que una vez en su posición cama se ancla con dos patas abatibles ST.LA..
• Módulo baúl trasero izquierdo con alojamiento para herramientas del vehículo.
• Módulo baúl trasero derecho con alojamiento para depósito de aguas limpias y ducha en su parte trasera.
• Módulo encimera en lateral izquierdo que aloja nevera compresor FR-35, cocina portátil un fuego cartucho marca BUTSIR, soporte aluminio para mesa, test batería, toma 12Vcc, toma USB, toma 220VAC, 2 puertas abatibles para alojamiento de utensilios, caja de mando y protección 22VAC instalada en interior.
• Mesa con pie abatible y soporte desmontable situada entre los asientos delanteros y traseros.

Acontinuación os dejamos una imágenes de como ha quedado este trabajo.
